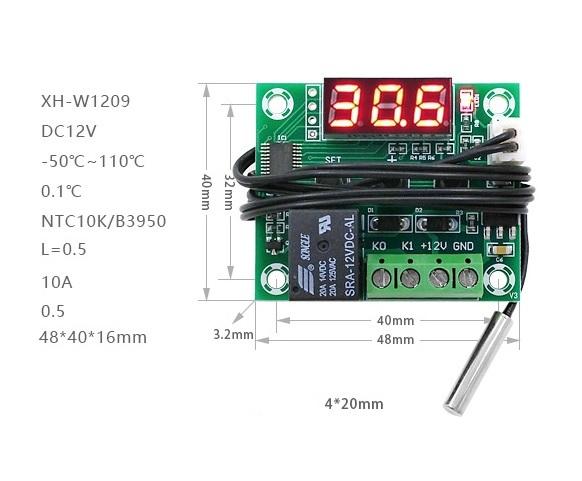

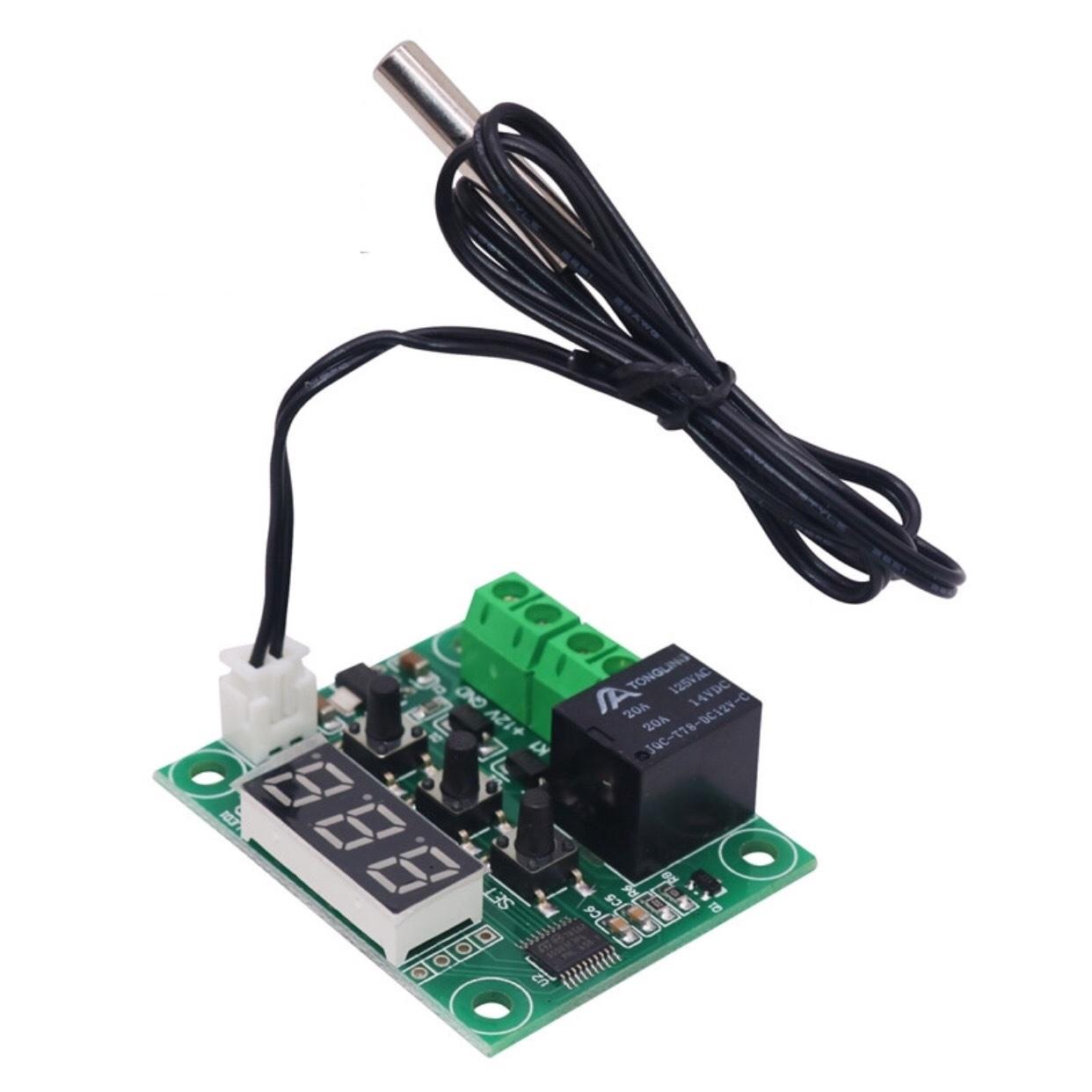

Терморегулятор цифровий термореле KoNO W1209 терморегулятор -50...+110С (К050805)

Термостат — це керуючий пристрій для підтримання певної температури із заданою точністю. Може бути корисним у різних системах автоматизації (холодильник, теплиця, підігрів труб, бойлер, вентиляція, авто і т.д.). уставки та відображення температур -50ºС +110ºС

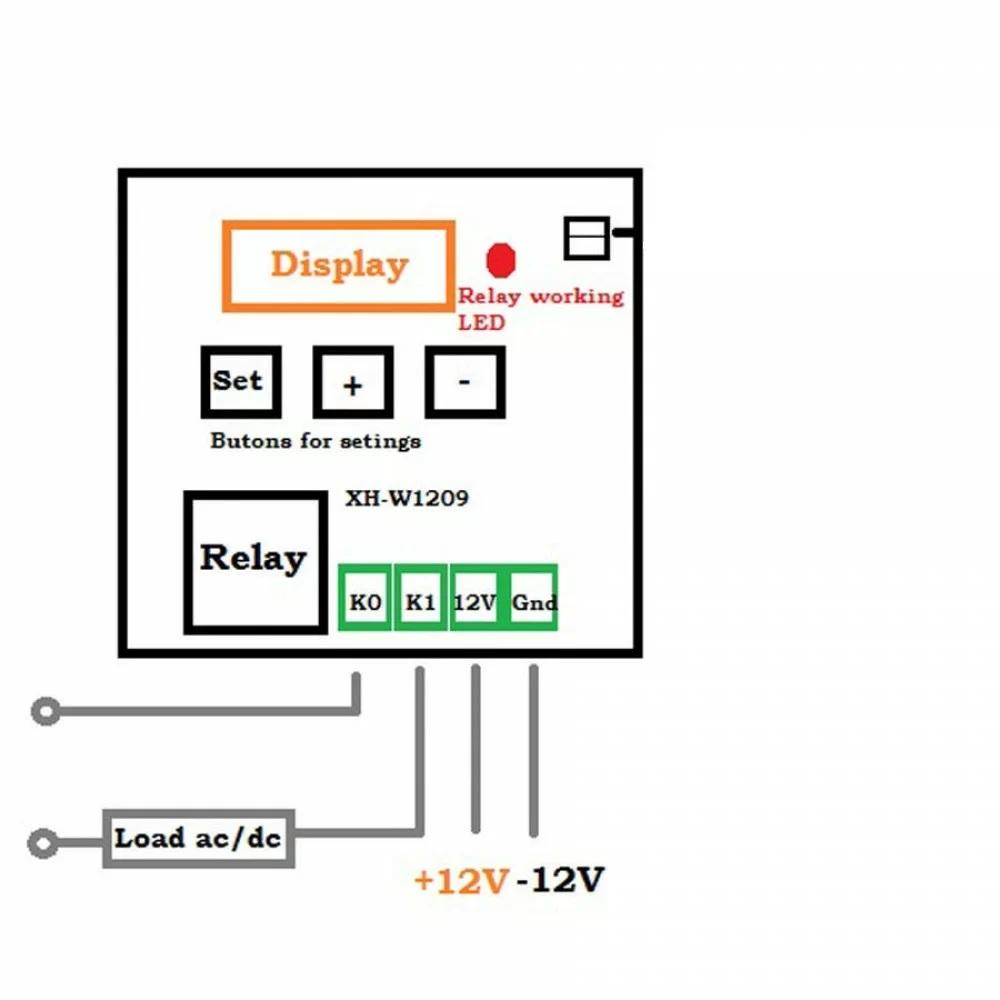

3 кнопки управління: set, +, —
set — вибирає режим уставки та налаштування параметрів
+ та — змінюють значення уставки та параметрів

У режимі C (охолодження) працює так: поки температура нижче уставки, контакти реле розімкнені, після досягнення заданої температури контакти реле замикаються і залишаються в такому положенні до зниження температури на величину встановленого гістерезису (за замовчуванням на 2ºС).
У режимі H (нагрів) ) працює навпаки

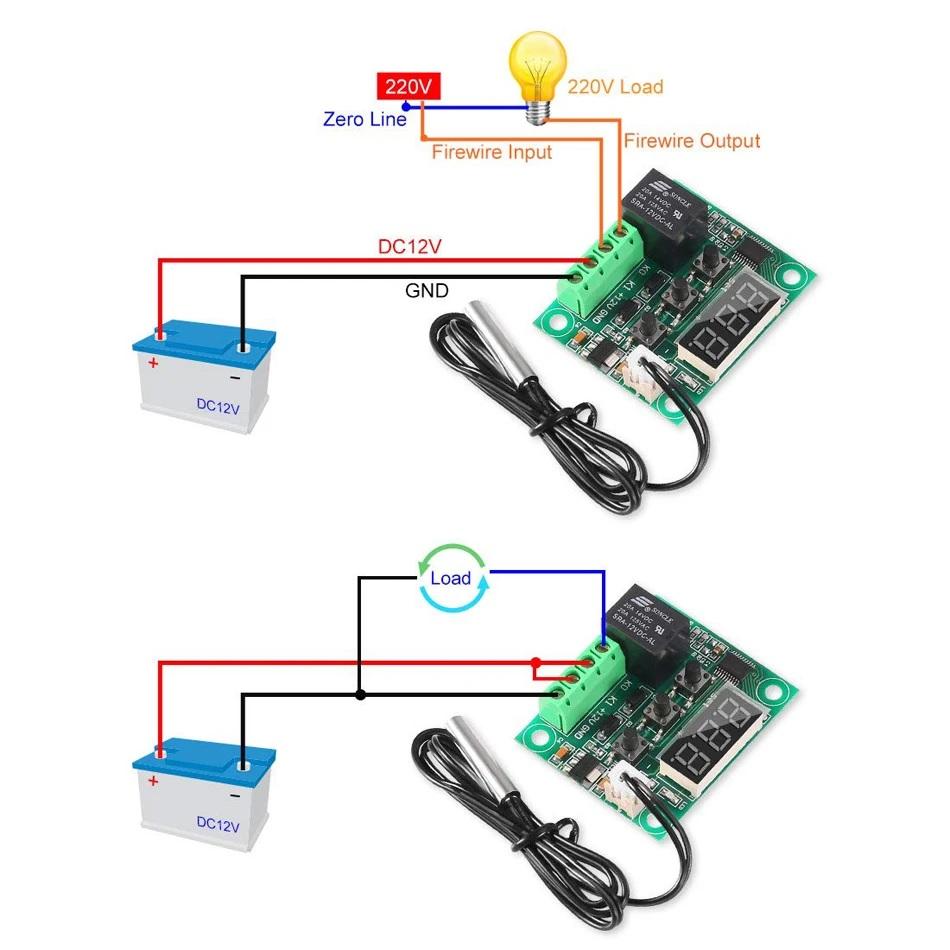

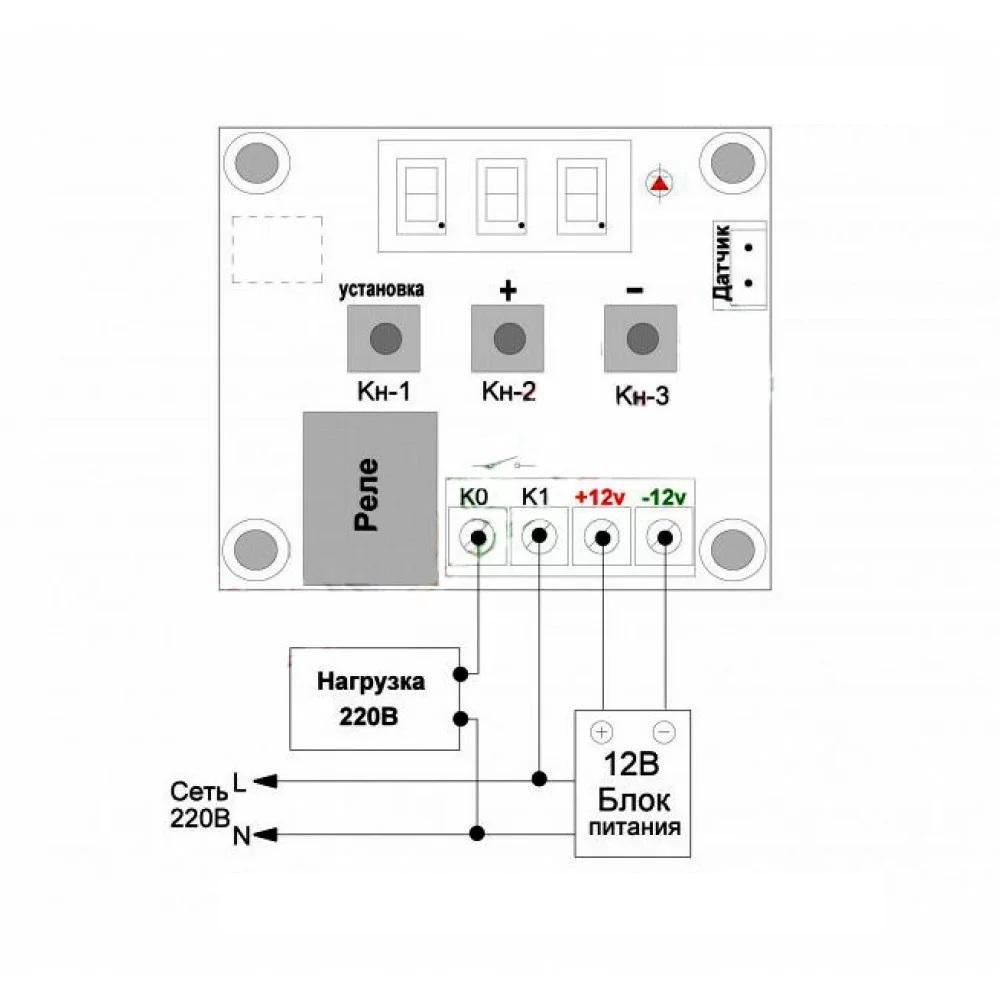

Керування реле стоїть на 12В з NO контактом, комутує струм до 20А (14VDC) і до 5А (250VAC)

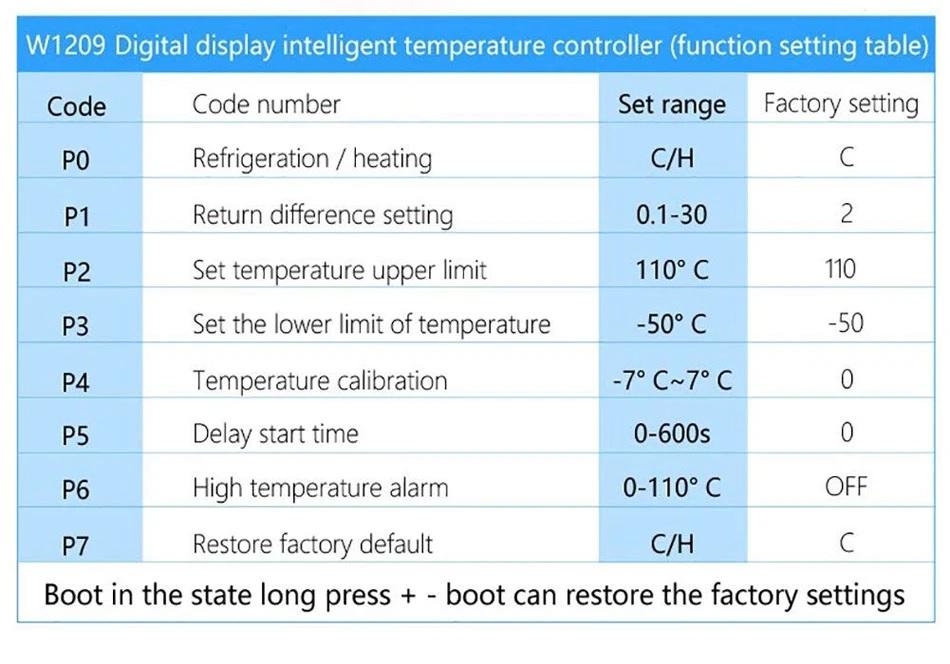

Термодатчик являє собою термоопір 10кОм, герметично залитий в захисний металевий ковпачок. Довжина кабелю 50см (заявлено 50см), але при необхідності, його можна подовжити. — P1 гістерезис перемикання 0,1 — 15,0ºС, за умовчанням 2,0ºС
Несиметричний (в мінус від уставки), дозволяє знизити навантаження на реле та виконавець на шкоду точності підтримання температури.
— P2 максимальна уставка температури -45ºС 110ºС, за умовчанням 110ºС
Дозволяє звузити діапазон уставки зверху
— P3 мінімальна уставка температури -50ºС 105ºС, за замовчуванням - 50ºС
Дозволяє звузити діапазон уставки знизу
— P4корекція вимірюваної температури -7,0ºС 7,0ºС, за умовчанням 0,0ºС
Дозволяє проводити найпростіше калібрування для підвищення точності вимірювання (тільки зсув характеристики).
— P5 затримка спрацьовування в хвилинах 0-10хв, за умовчанням 0хв
Іноді необхідна для затримки спрацьовування виконавця, критично наприклад для компресора холодильника.
— P6 обмеження температури, що відображається зверху (перегрів) 0ºС-110ºС, за умовчанням OFF
Краще без необхідності не чіпати, т.к. при некоректному налаштуванні дисплей постійно відображатиме "---" в будь-якому режимі і доведеться скидати налаштування в стан за замовчуванням, для цього треба при черговому включенні живлення утримувати натиснутими кнопки + і -.

Всі налаштування зберігаються після відключення живлення .

При температурі нижче -50ºС (або при відключенні датчика) на індикаторі відображається LLL
При температурі вище 110ºС (або при замиканні датчика) на індикаторі відображається HHH
