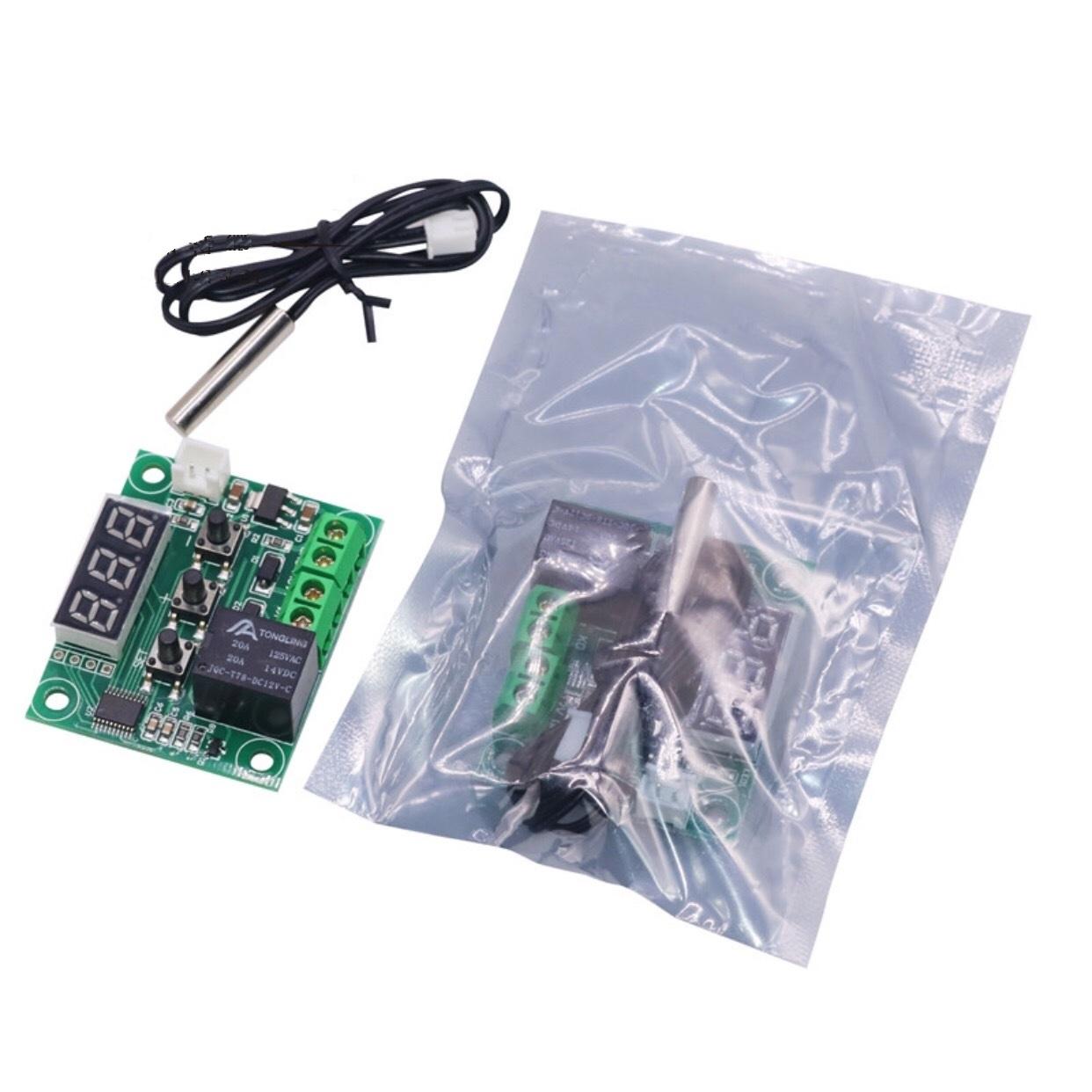

Терморегулятор цифровий термореле KoNO W1209 -50...+110С (С050805)

Термостат — це пристрій для підтримки певної температури із заданою точністю. Може бути корисним у різних системах автоматизації (холодильник, теплиця, підігрів труб, бойлер, вентиляція, авто тощо).

Харчування: 12В

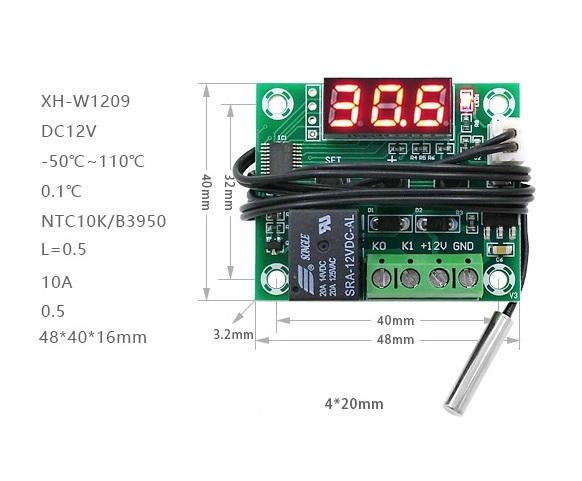

Розміри плати: 50x40x16мм

Діапазон уставки та відображення температур -50ºС +110ºС

3 кнопки управління: set, +, -

set — вибирає режим уставки та налаштування параметрів

+ та — змінюють значення уставки та параметрів

У режимі C (охолодження) працює так: поки температура нижче за уставку, контакти реле розімкнені, після досягнення заданої температури контакти реле замикаються і залишаються в такому положенні до зниження температури на величину встановленого гістерезису (за замовчуванням на 2ºС).

У режимі H (нагрів) працює навпаки

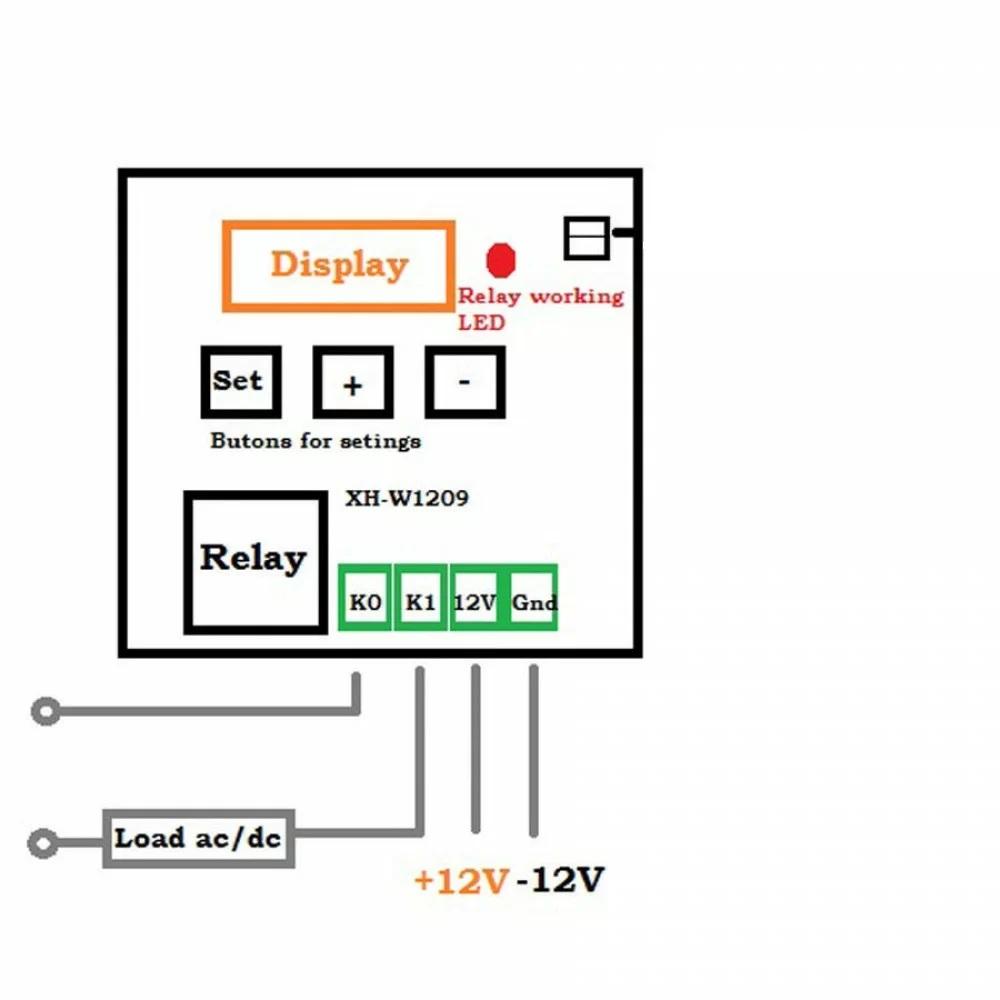

Керуюче реле стоїть на 12В з NO контактом, комутує струм до 20А (14VDC) та до 5А (250VAC)

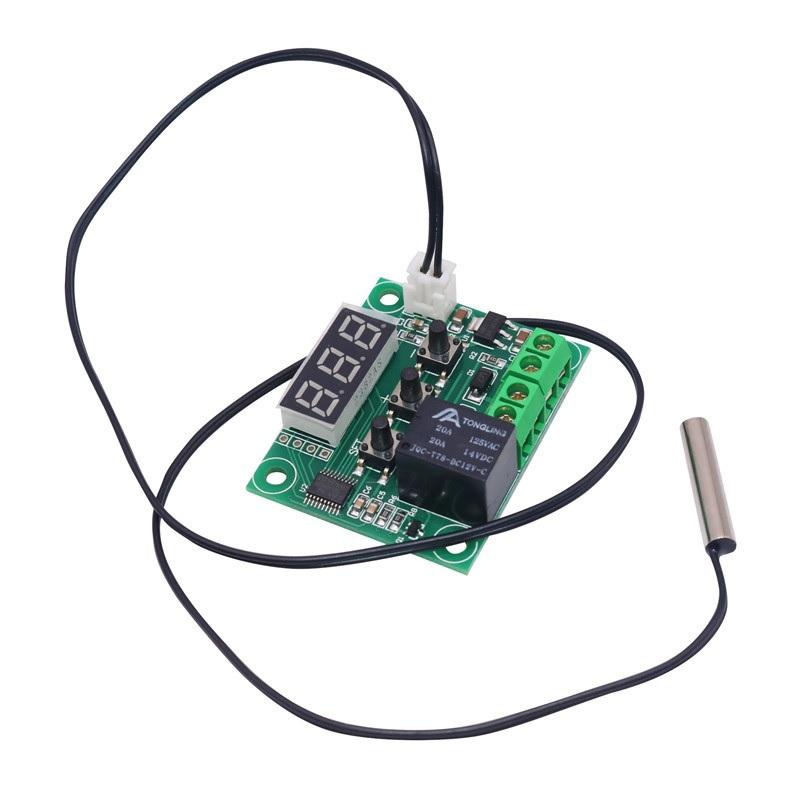

Термодатчик є термоопір 10кОм, герметично залитий в захисний металевий ковпачок. Довжина кабелю 50см (заявлено 50см), але за необхідності його можна подовжити.

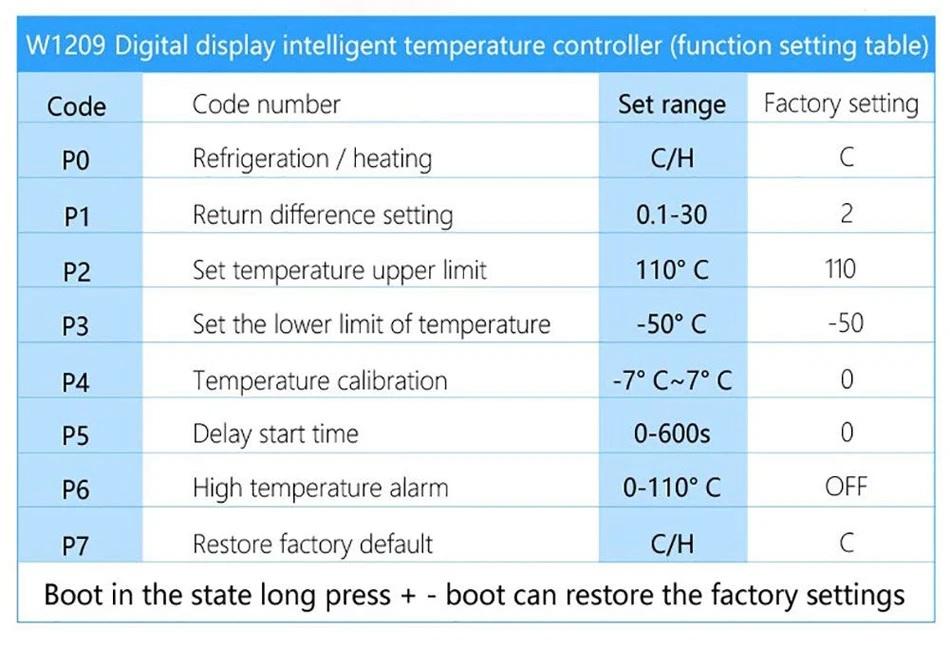

Налаштування параметрів із розшифровкою:

- Температура уставки -50ºС 110ºС, за замовчуванням 28ºС

- P1 гістерезис перемикання 0,1 - 15,0 ºС, за замовчуванням 2,0 ºС

Несиметричний (в мінус від уставки) дозволяє знизити навантаження на реле і виконавець на шкоду точності підтримки температури.

- P2 максимальна уставка температури -45ºС 110ºС, за замовчуванням 110ºС

Дозволяє звузити діапазон уставки зверху

- P3 мінімальна уставка температури -50ºС 105ºС, за замовчуванням -50ºС

Дозволяє звузити діапазон уставки знизу

- P4 корекція вимірюваної температури -7,0 ºС 7,0 ºС, за умовчанням 0,0 ºС

Дозволяє проводити найпростіше калібрування для підвищення точності вимірювання (тільки зсув характеристики).

- P5 затримка спрацьовування в хвилинах 0-10хв, за замовчуванням 0хв

Іноді необхідна для затримки спрацювання виконавця, критично наприклад компресора холодильника.

— P6 обмеження температури, що відображається зверху (перегрів) 0ºС-110ºС, за замовчуванням OFF

Краще без потреби не чіпати, т.к. при некоректному налаштуванні дисплей постійно відображатиме "---" в будь-якому режимі і доведеться скидати налаштування в стан за замовчуванням, для цього треба при черговому включенні живлення утримувати натиснутою кнопки + і -.

Усі налаштування зберігаються після вимкнення живлення.

При температурі нижче -50ºС (або при відключенні датчика) на індикаторі відображається LLL

При температурі вище 110ºС (або замиканні датчика) на індикаторі відображається HHH
